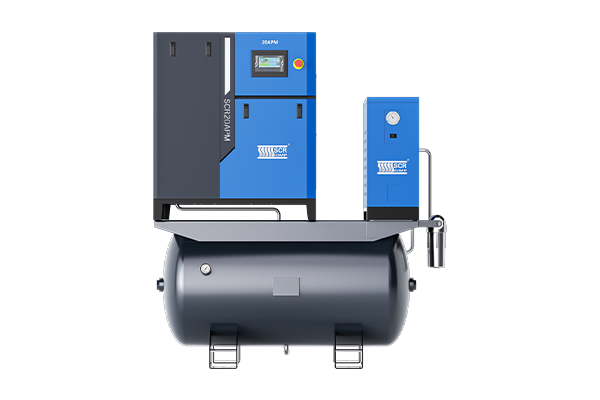

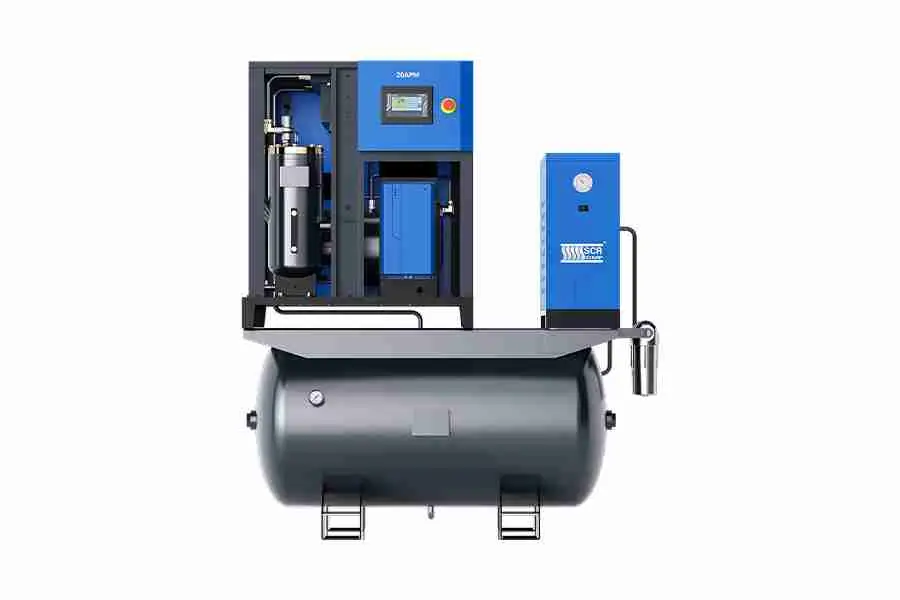

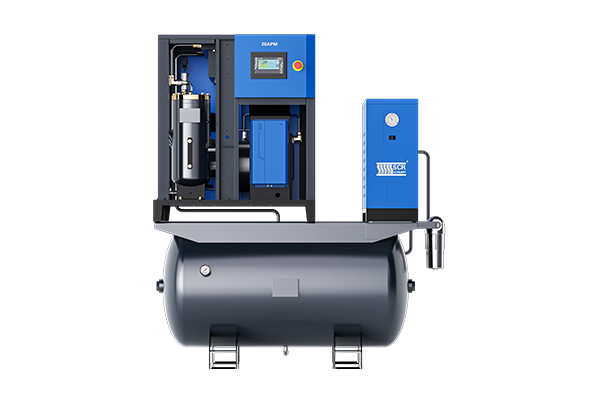

Compresor de tornillo VSD de imán permanente serie APM 3 en 1
potencia de trabajo: 3.6~15 KW(5~20HP)
caudal de aire libre: 0.22~2.4 m³/min
presión de trabajo: 7/8/10/12.5/15/16 bar
VENTAJAS DEL PRODUCTO

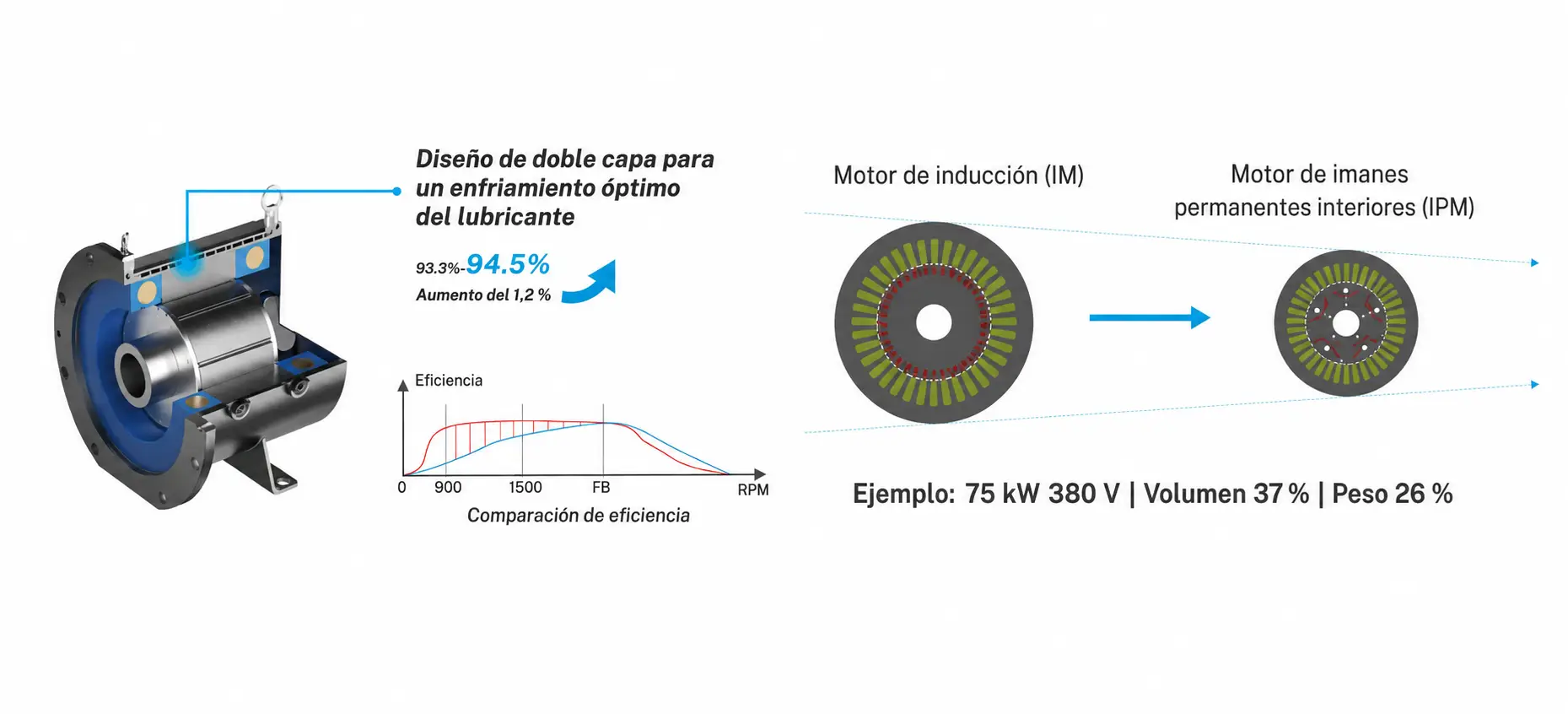

1、Motor de imán permanente con eficiencia IE4
- Motor refrigerado por aceite.
- Alcanza el estándar de eficiencia lE4.
- Refrigeración óptima para todas las velocidades y condiciones ambientales.
- Los imanes permanentes de la serie UH resisten hasta 180 ℃
- El diseño para altas temperaturas evita la desmagnetización.
- Protección IP65 completamente cerrada.
- VSD: variador de velocidad.
- Llevar un motor libre no requiere mantenimiento.
- Aislamiento de clase F y evaluación del aumento de temperatura de clase B.

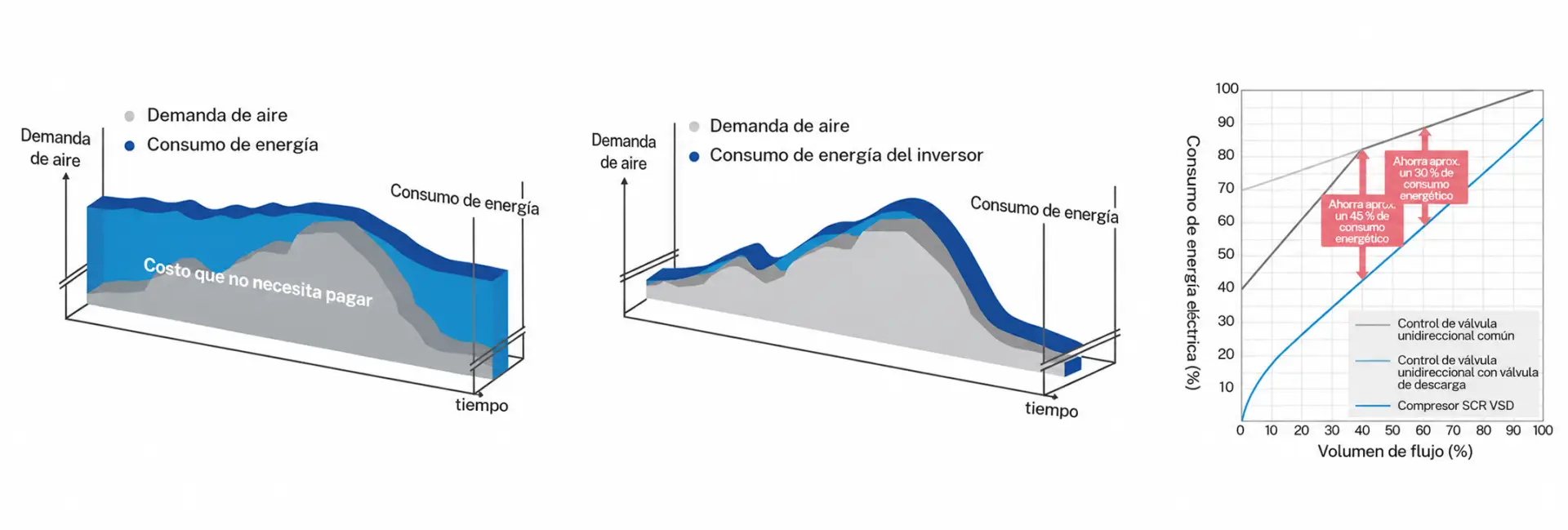

2、Lo que pagas debe ser sólo por lo que usas
El compresor SCR puede ajustar la velocidad de rotación del compresor dependiendo de la demanda de carga de fábrica, que cambia de momento a momento mediante un algoritmo desarrollado propio. Por lo tanto, puede proporcionar el volumen y la presión exactos que el cliente necesita y lograr el máximo ahorro de energía.
Logre un efecto de ahorro de energía bajo cualquier operación de carga mediante el control del inversor de amplio rango, el control de amplio rango y la función e-STOP.

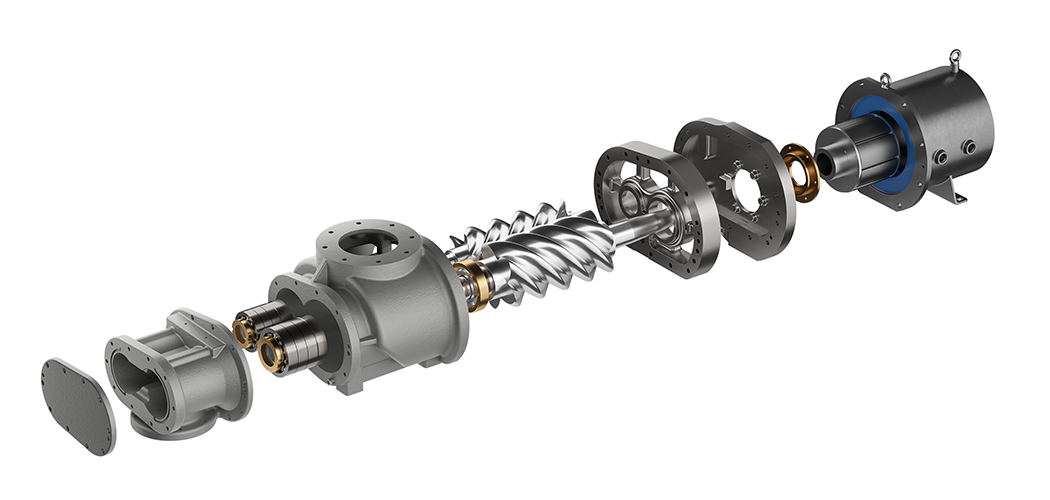

3、Motor de refrigeración de aceite de carcasa dual especial
El motor imán permanente adopta un diseño de carcasa dual con grado de protección IP65, queda espacio para el canal de aceite entre la carcasa interior y la carcasa exterior. Se utiliza el sistema lubricante del propio compresor para enfriar el motor de forma circular a través de su canal de aceite, sin contacto con el aire de refrigeración exterior y más adecuado para entornos polvorientos. Supera la desventaja tradicional del motor de refrigeración por aire con el grado de protección IP23 o IP54.
4、Variador de flujo vectorial innovador
Certificado CE, mayor seguridad.
Ajusta automáticamente la velocidad del cabezal según la demanda de aire, logrando un importante ahorro energético.
Variador diseñado específicamente para compresores, más adecuado para aplicaciones de trabajo pesado.
5、Sistema de doble conversión de frecuencia

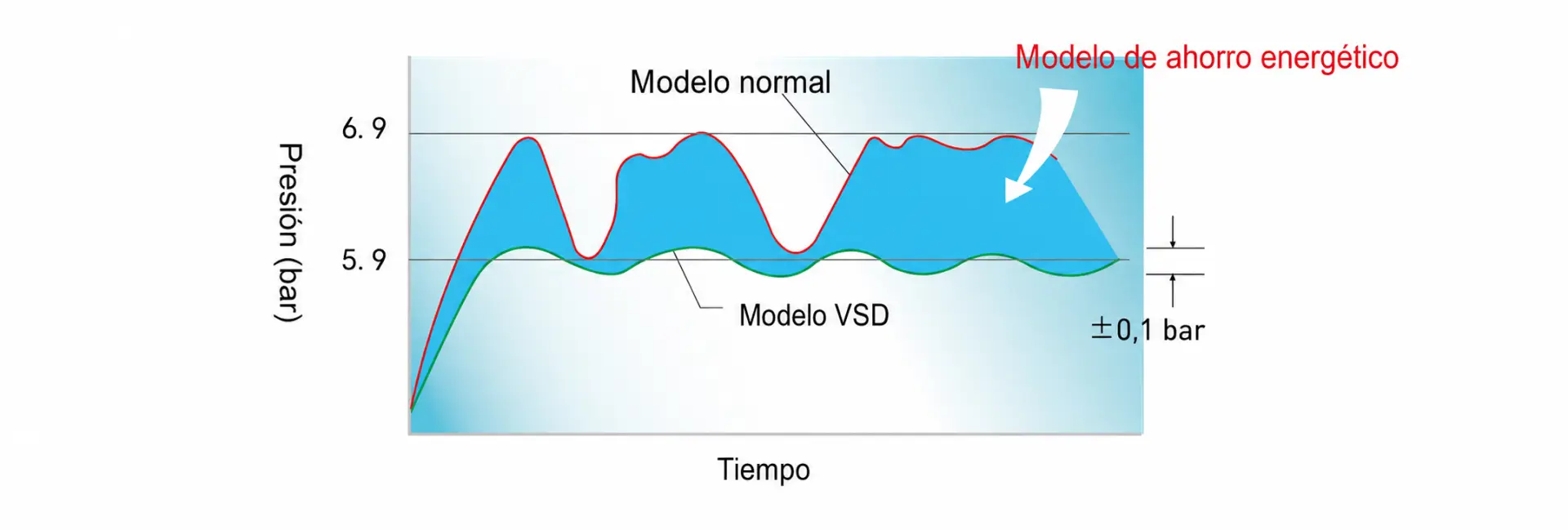

Salida de presión constante:
Se puede lograr un efecto de ahorro de energía significativo mediante el control de presión constante. La fluctuación de presión se puede controlar dentro de 士0.01MPa.
Salida de temperatura constante:
Normalmente, la temperatura se establece en 81℃, para garantizar el mejor rendimiento de lubricación y evitar la parada repentina causada por la alta temperatura.
6、Secador de aire refrigerado
Refrigerante ecológico R134a.
Intercambiador de calor en acero inoxidable, mayor capacidad de transferencia térmica.
Filtro previo (pre-filter) incluido como estándar; otros filtros de línea disponibles como opción.
Amplio rango de temperatura de operación en ambiente: de 2 a 43 °C.
7、Tanque
Diseño montado sobre tanque: tanque de 300 L para 10 HP, tanque de 500 L para 15/20 HP.

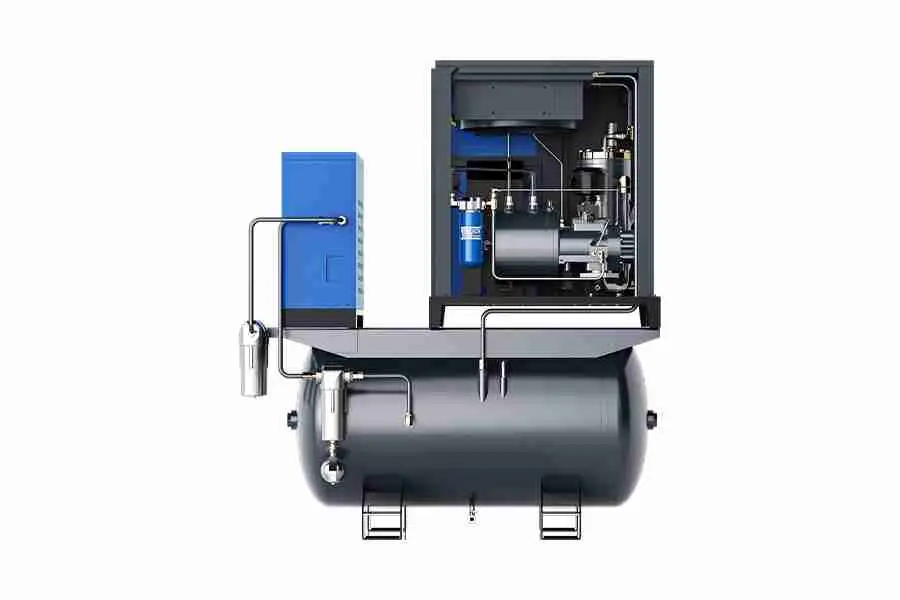

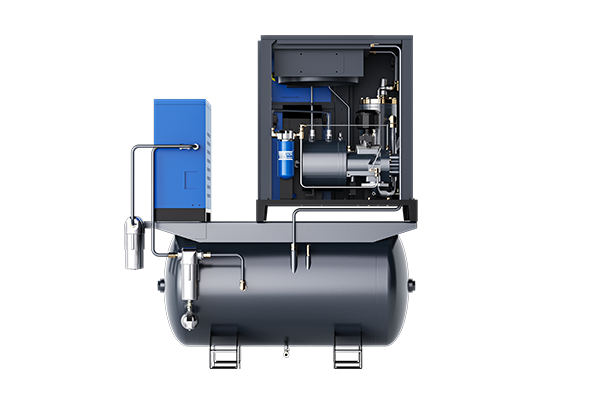

Detalles del producto
① Motor de imán permanente (PM)
- Supera los estándares IE4
- Motor refrigerado por aceite
- variador de velocidad
- protección IP65
② Compresor nuevo unidad compresora
- Nuevo perfil de rotor mejorado
- R&D in Japan
- diseñado para 10 años* de funcionamiento confiable
③ filtro de entrada
- Nanoscale Heavy duty
- Precisión de filtración de hasta 99.9%
- Partículas de polvo debajo de 0.3 microns
- Indicador de caída de presión
④ ventilador de refrigeración
- Control VSD
- Compacto
- Bajo nivel de ruido
- Alta capacidad para una refrigeración optimizada
- Bajo consumo de energía
⑤ Diseño de refrigerador clásico
- Enfriador de aceite/aire separado
- Fácil acceso para mantenimiento
- Pintar revestimiento anticorrosión en la superficie.
- Diseño de enfriador sobredimensionado
⑥ Inversor vectorial innovador
- Certificaciones CE, UL, CUL y RoHS
- Cumple los requisitos EMC C3 y C2
- Diseño de conducto de aire de refrigeración independiente.
- Carcasa robusta para un funcionamiento sin problemas en las condiciones más duras.
⑦ PLC táctil IT 6000
- Pantalla táctil a todo color 7.0 de pulgadas LCD
- Operación/Mantenimiento/Información de alarma en tiempo real
- Registro de operación/visualización de carta
- Temporizador semanal/Historial de servicio y planificación
⑧ Válvula de entrada
- Optimiza el flujo de entrada del unidad compresora.
- Sin pérdidas por soplado / Gran área de succión
- Diseño íntegramente en aluminio: sin mantenimiento.
- Comprobación rápida: evita la descarga y apaga la inyección de aceite.
⑨ Filtro de aceite
- El filtro de aceite de alta eficiencia elimina los contaminantes del aceite
- Las partículas de aceite se pueden controlar en 0.1 microns
- Asegúrese de que el sistema de aceite sea suave y bien lubricante.
⑩ Tanque de gasolina y sistema de separación incorporado
- Los tanques de aire y aceite sobredimensionados mejoran el efecto ciclón, maximizando el proceso de separación.
- El separador de aceite de alta eficiencia garantiza que arrastre de aceite sea inferior a 3 ppm.
- Pérdida de presión del sistema: menos de 0.02Mpa
⑫ Sistema interno de tuberías de acero
- Todas las tuberías internas de acero se utilizan para evitar fugas y el envejecimiento prematuro que a menudo se observa en las tuberías flexibles.
- Menos pérdida de presión en la tubería

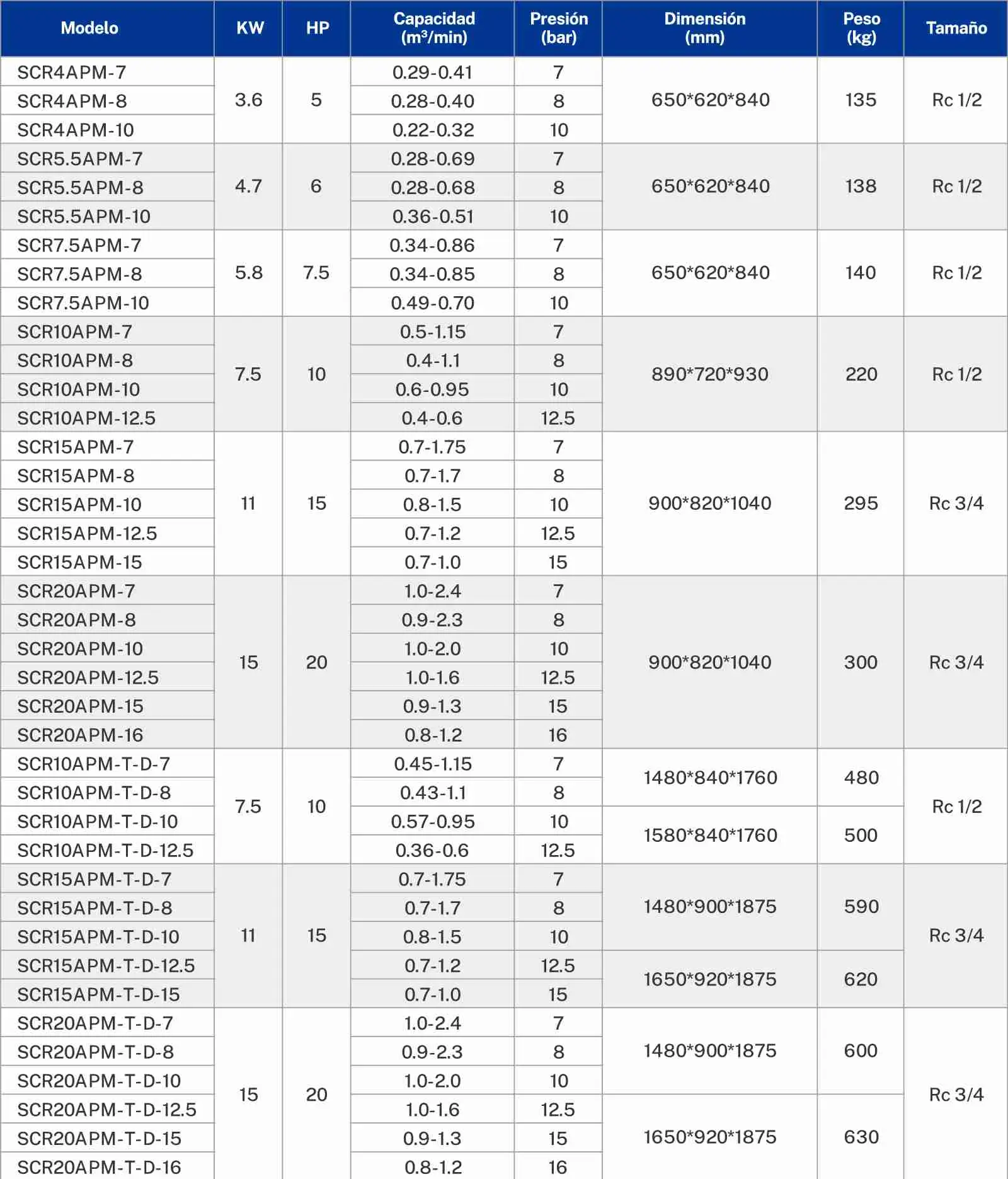

Parámetro del producto
