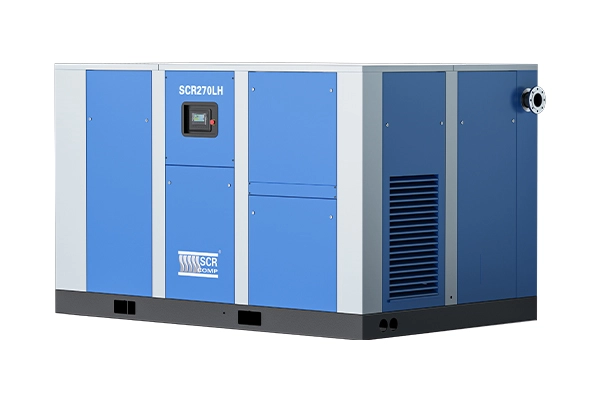

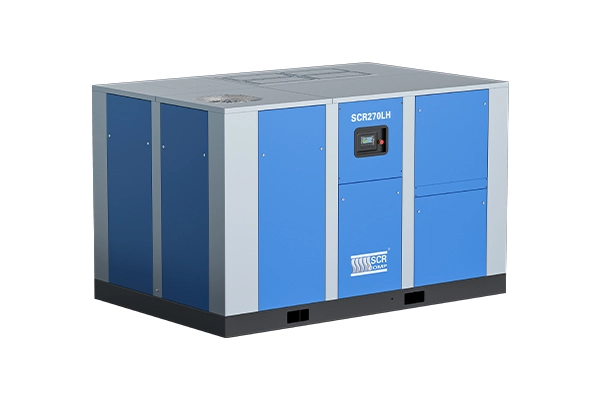

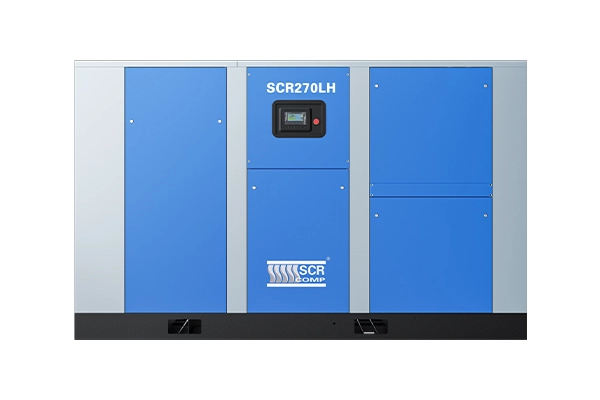

Compresor de tornillo de dos etapas de baja presión serie LH/LHPM
potencia de trabajo:55~250KW (75~335HP)
caudal de aire libre: 4.5~62m³/min (159~2190cfm)
presión de trabajo: 4.5/5.5bar(65/79psig)
VENTAJAS DEL PRODUCTO
1、Menos energía, capacidad similar, buen ahorro de energía
En comparación con el compresor estándar, el compresor de tornillo de dos etapas tiene una mejor eficiencia, puede ahorrar más del 10% de energía en comparación con el compresor estándar que funciona con el 100% de carga.
2、Compresión isotérmica
AFE31 es el área de compresión isotérmica
AC31 es el área de compresión estándar
AB, BF, FD,31 es el área de compresión de dos etapas
El área de ahorro de compresión de dos etapas es la comparación BCDF con la compresión estándar
★Después de la compresión de primer grado, el volumen de aire comprimido se vuelve más pequeño y la segunda compresión podría utilizar un rotor más pequeño, lo que reduce las fugas de compresión.
★Reduce la relación de compresión y reduce las fugas.
3、Filtro de aire de servicio pesado:
Núcleo de filtro de seguridad importado doble, mejora el efecto de filtración de aire, larga vida útil, gran área de filtración, baja resistencia a la succión, mejora la eficiencia de entrada de aire. Especialmente para ambientes polvorientos, como la industria del cemento, la industria textil, la industria de fibras, la industria química, etc.
4、Tanque de aceite/aire(125HP-300HP)
Tanque de aceite de gran capacidad, mantiene la presión interna, reduce el aceite lubricante que produce espuma.
Diseño de cubierta de tanque con eje giratorio SCR, simplifica el reemplazo del núcleo del separador de aceite.
Aumente el tamaño del núcleo del separador de aceite, mejore el efecto de separación, reduzca la caída de presión durante el período operativo y mejore la eficiencia del sistema.
El núcleo del separador de aceite doble es para tipos de tamaño grande superiores a 340HP y superiores para ayudar a una mejor separación del aceite.
El contenido de aceite es inferior a 3 ppm durante el período de funcionamiento de 4000 horas.
PIEZAS DEL PRODUCTO

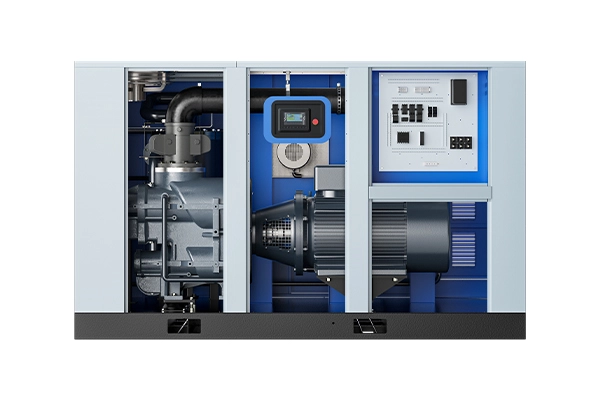

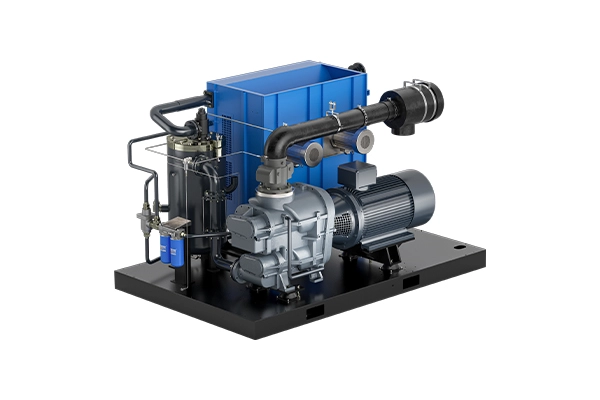

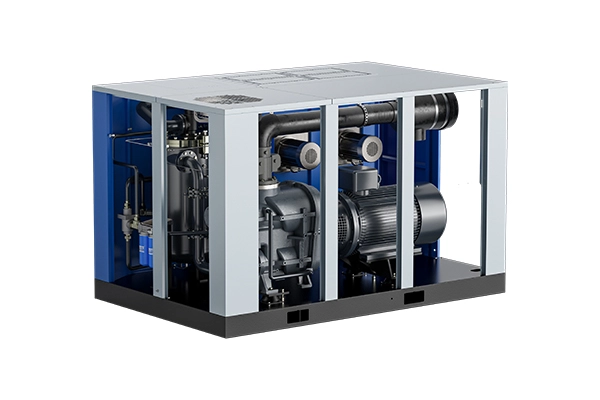

Detalles del producto
① Motor de imán permanente (PM)
- Supera los estándares de eficiencia IE4
- Grado de protección IP55
- Motor PM VSD
- Aislamiento de clase F
- Protección PTC para motor PM
② Unidad compresora innovadora
- Nuevo perfil de rotor mejorado para aplicaciones de baja presión
- R&D in japan
- Rodamientos líderes en su clase de alta calidad
- Diseñado para brindarle a 20 años de operación confiable
③ filtro de entrada
- Nanoscale heavy duty.
- Precisión de filtración de hasta 99.9%.
- Captures dust particles below 0.3 microns.
- Indicador de caída de presión.
- Intervalos de servicio 2,000 hours.
④ ventilador de refrigeración
- Control VSD
- Compacto
- Bajo nivel de ruido
- Alta capacidad para una refrigeración optimizada
- Bajo consumo de energía
⑤ Diseño de refrigerador clásico
- Combinación de aceite y posenfriador
- Fácil acceso para mantenimiento
- Anti-corrosion surface coatings
- Diseño de refrigerador sobredimensionado 20%
- Después del refrigerador es opcional.
⑥ Inversor vectorial innovador
- Certificación CE/UL
- Diseño de amplio voltaje
- Cumple los requisitos EMC C3 y C2
- Reactor de CC incorporado
- Diseño de conducto de aire de refrigeración independiente.
⑦ Controlador táctil SCR 9000
- Pantalla táctil a todo color 7.0 de pulgadas LCD
- Operación/Mantenimiento/Información de alarma en tiempo real
- Registro de operación/visualización de carta
- Temporizador semanal/Historial de servicio y planificación
⑧ Válvula de entrada
- Optimiza el flujo de entrada del unidad compresora.
- Sin pérdidas por soplado / Gran área de succión
- Diseño íntegramente en aluminio: sin mantenimiento.
- Comprobación rápida: evita la descarga y apaga la inyección de aceite.
⑨ Filtro de aceite
- El filtro de aceite de alta eficiencia elimina de manera confiable los contaminantes del aceite
- Las partículas de aceite se pueden controlar en 0.1 micron
- Garantiza un sistema de aceite suave y bien lubricado.
- Múltiples combinaciones de filtros de aceite mejoran el funcionamiento estable.
⑩ Tanque de gasolina y sistema de separación incorporado
- Los tanques de aire y aceite sobredimensionados mejoran el efecto ciclón, maximizando el proceso de separación.
- El separador de aceite de alta eficiencia garantiza que arrastre de aceite sea inferior a 3 ppm.
- Pérdida de presión del sistema: menos de 0.02Mpa
⑪ gabinete de control eléctrico
- Los componentes eléctricos centrales de Siemens se utilizan para mejorar aún más la confiabilidad.
⑫ Sistema interno de tuberías de acero
- Todas las tuberías internas de acero se utilizan para evitar fugas y el envejecimiento prematuro que a menudo se observa en las tuberías flexibles.
- Menos pérdida de presión en la tubería
Parámetro del producto
