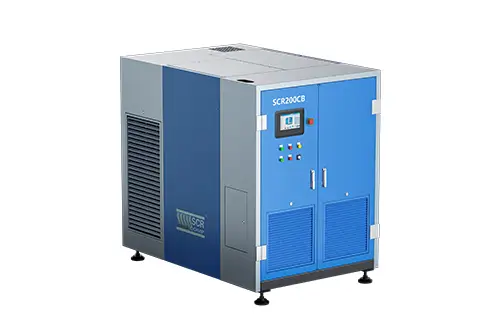

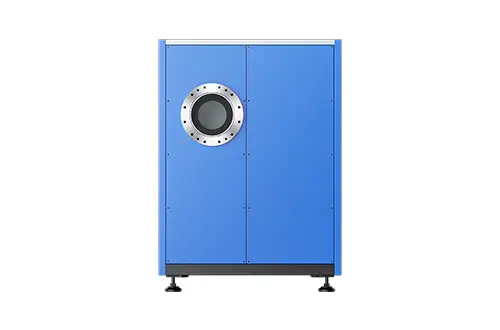

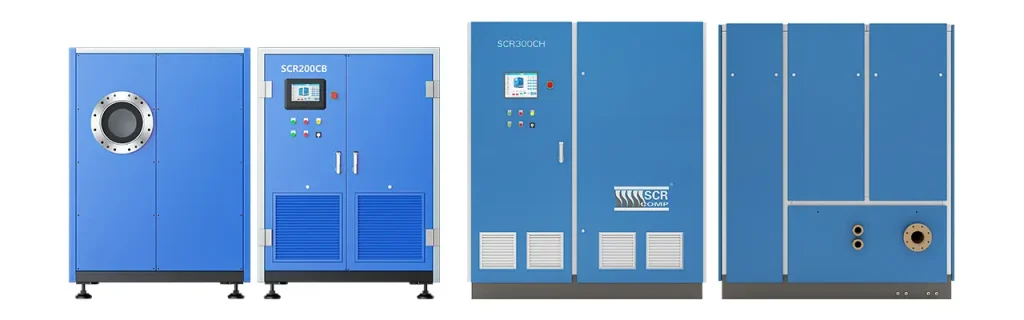

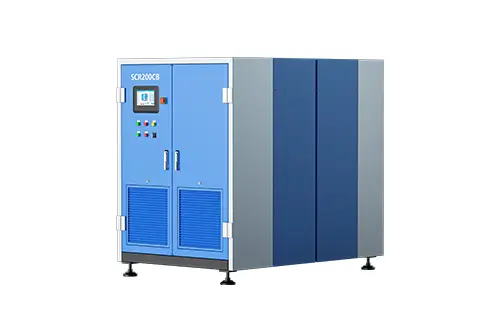

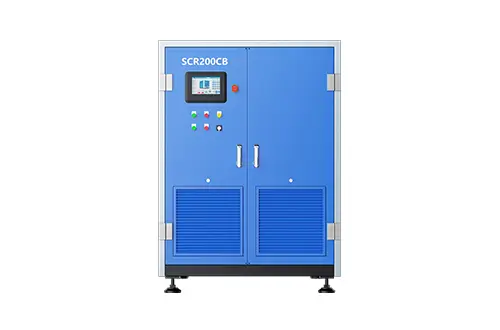

Soplador y compresor centrífugo de levitación magnética SIN ACEITE VSD
potencia de trabajo : 25~400KW ( 35~545HP ))
caudal de aire libre : 15~346m³/min ( 530~12219cfm ))
presión de trabajo : 0.3~1.2bar ( 4.5~17.5 psig )
VENTAJAS DEL PRODUCTO
1、TECNOLOGÍA AVANZADA E INNOVADORA
Adopte un sistema de cojinete magnético activo, sin contacto, sin lubricación, sin mantenimiento;
La velocidad está controlada por un convertidor de frecuencia de alto rendimiento y se pueden seleccionar modos de control;
Utilizando un sistema de control avanzado, monitoreando el estado de funcionamiento en tiempo real y puede controlarse de forma remota, operación desatendida;
El sistema de refrigeración por aire y agua completamente cerrado se utiliza para disipar el calor del motor para garantizar que el ventilador esté en un estado operativo estable y eficiente y prolongar la vida útil del equipo. Diseño modular, mantenimiento cómodo y rápido.

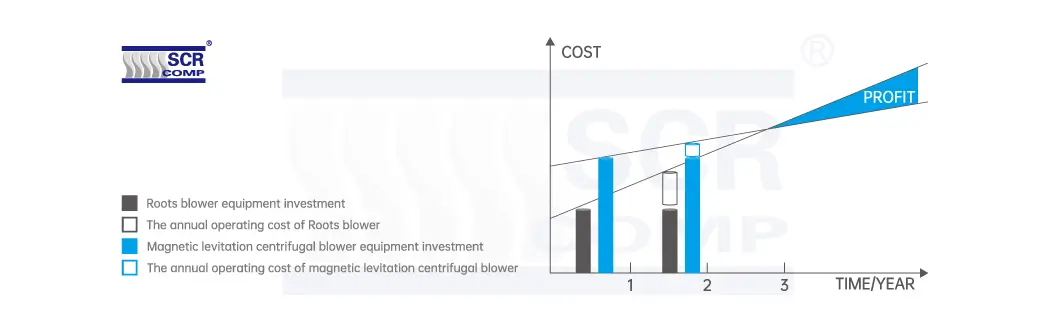

2、AHORRO DE ENERGÍA
- En comparación con el soplador Roots, la eficiencia del soplador de levitación magnética es mejor que 30%~40%;
- Tomando como ejemplo el soplador centrífugo maglev 100KW, en comparación con el soplador Roots, cada soplador centrífugo maglev puede ahorrar más de 300,000 KWH de electricidad y más de 30,000 dólares en costos de electricidad cada año.
3、ECO-FRIENDLY
- El soplador y el compresor de levitación magnética no necesitan lubricación y el aire comprimido está limpio, libre de aceite y libre de contaminación;
- El rodamiento magnético no tiene fricción alguna y tiene un ruido de funcionamiento bajo, lo que no afectará el entorno circundante;
- Tomando como ejemplo un soplador Maglev de 100 kw, cada soplador puede reducir las emisiones de dióxido de carbono en aproximadamente 275 toneladas por año.

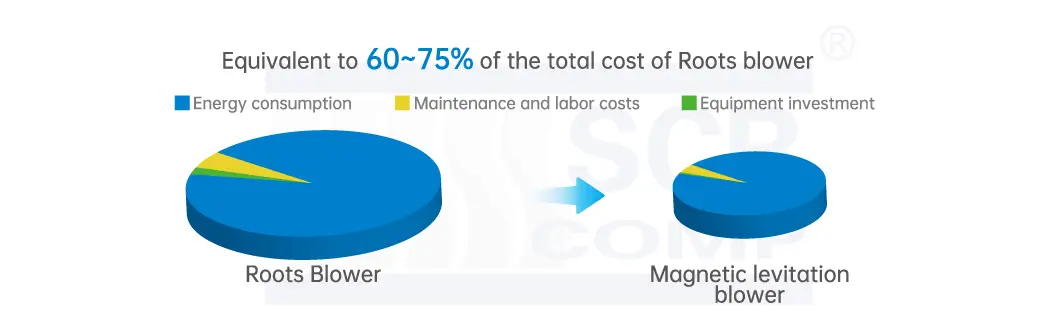

4、OPERACIÓN DE BAJO COSTO
El rodamiento magnético no tiene fricción alguna, lo que reduce la probabilidad de daños al producto y la vida útil es de más de 25 años;
Fácil de mantener y sólo es necesario reemplazar el filtro periódicamente;
No necesita sistema de lubricación, lo que ahorra el uso, tratamiento y limpieza del aceite lubricante;
El motor adopta accionamiento directo, estructura compacta, espacio reducido y peso ligero.
PIEZAS DEL PRODUCTO
Detalles del producto
① Cojinete magnético de 5 GDL
- Tecnología de accionamiento de frecuencia variable de alta velocidad;
- El rodamiento se excita y la fuerza magnética suspende el rotor;
- Sin contacto mecánico, sin fricción y sin lubricación;
- Monitoreo del funcionamiento del rotor y del rodamiento, seguro y estable;
- Cojinete de aterrizaje auxiliar, ajuste activo de rigidez y amortiguación;
- El número ilimitado de inicios y paradas evita la vectorización y las zancadas.
② Motor síncrono imán permanente de alta velocidad
- El rotor electrónico y el impulsor están conectados y accionados directamente, y la eficiencia de transmisión supera el 97%;
- Alta densidad de potencia, tamaño pequeño, peso ligero;
- La velocidad es de hasta 65000 rpm;
- Control continuo de regulación de velocidad de conversión de frecuencia;
- No hay fricción mecánica ni poco ruido.
③ Impulsor de flujo tridimensional
- Diseño de teoría de flujo tridimensional, análisis de elementos finitos CAE;
- Utilizando aleación de aluminio de aviación AL7075 de alta resistencia, fuerte resistencia a la deformación;
- Peso ligero, pequeño momento de inercia, equilibrio de alta velocidad y estabilidad;
- Mecanizado de precisión CNC de cinco ejes, precisión 0.001mm;
- La superficie del impulsor está anodizada resistente a la corrosión;
- 100% X-ray inspection;
④ ventilador de refrigeración
- Los algoritmos precisos logran un control preciso de circuito cerrado;
- Control de parámetros y monitoreo de estado en tiempo real;
- Más de 10,000 adquisiciones de señales y correcciones en tiempo real por segundo garantizan un funcionamiento estable;
- Los chips de alta precisión realizan una planificación inteligente y un control óptimo;
⑤ Diseño de refrigerador clásico
- La tecnología de autogeneración garantiza un apagado seguro en caso de corte de energía;
- El almacenamiento de condensadores garantiza un suministro de energía estable;
- Control de varillaje, protección automática;
- Las ayudas mecánicas protegen los rodamientos para evitar caídas accidentales y garantizar la seguridad del rotor del motor y los rodamientos magnéticos.
⑥ Inversor vectorial innovador
- Centrarse en alta frecuencia, portadora de hasta 16k, frecuencia de salida de hasta 800Hz, motor de alta velocidad fácil de manejar;
- Excelente supresión de pérdidas y gestión del calor, salida de alta frecuencia sin reducción de potencia, adecuada para diversos entornos operativos hostiles;
- Tecnología de control vectorial sin sentido de alto rendimiento, buena adaptabilidad de parámetros, alto rendimiento de control, bajos armónicos de salida y baja generación de calor del motor;
VENTAJAS DEL PRODUCTO
1、MÓDULO DE CONTROL INTELIGENTE
El motor de alta velocidad, el convertidor de frecuencia, el sistema de control de cojinete magnético y el controlador son todos de diseño integrado. Todos los parámetros se prueban, calibran, identifican y admiten automáticamente en varios idiomas. El control preciso garantiza un rendimiento excelente y reduce la tasa de fallas.
2、CONTROL DE OPERACIÓN INTELIGENTE
La pantalla del controlador realiza una autoinspección de la velocidad del ventilador, la presión, la temperatura, el flujo y otras condiciones operativas y opera a presión constante, detecta sin carga, cargada y sobrecargada, y realiza una operación no tripulada a través del control antisobretensiones. Los modos duales automático y manual son opcionales.
3、ECO-FRIENDLY

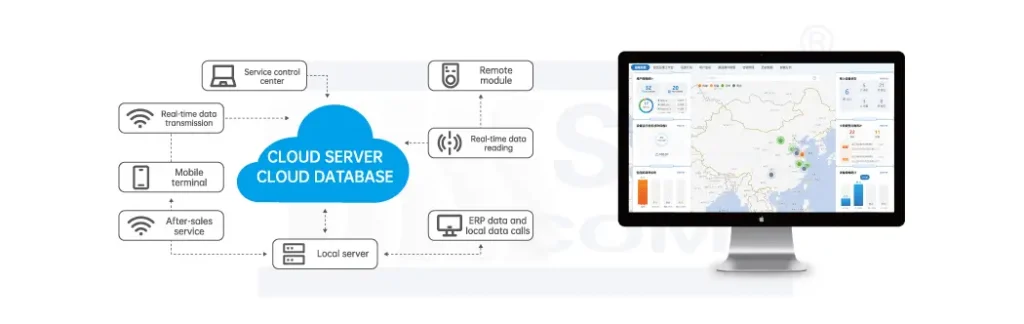

- El dispositivo de comunicación y control remoto incorporado transmite diversos datos (velocidad, temperatura, presión, flujo, potencia, etc.) a la plataforma inteligente de macrodatos en la nube en tiempo real;
- Diagnóstico inteligente de equipos basado en algoritmos de IA, cambiando el mantenimiento pasivo por mantenimiento activo, logrando una operación económica, segura y eficiente de los equipos;
- El control lateral y la nube inteligente logran una mejor eficiencia energética;
- A través de la digitalización de todo el proceso de operación y mantenimiento, la nube inteligente puede realizar monitoreo centralizado, advertencia de fallas y diagnóstico inteligente del sistema de compresores de aire, y formar un sistema de servicio digital y estandarizado para mejorar la eficiencia, las capacidades y la calidad del servicio.
Parámetro del producto
